Q-Serie – Lieferantenwechsel Kombimodul Sitzlift / Sitzneigung 30°

05.01.2022

Im Rahmen der Verbesserung der Lieferkette haben wir einen neuen Lieferanten für das Kombimodul Sitzlift/Sitzneigung 30⁰ für die Q400/500/700-Fahrbasen gewählt.

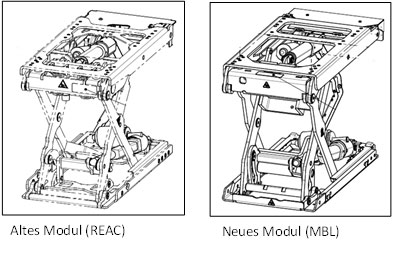

Die Funktionsweise des neuen Kombimoduls ist die gleiche wie die des alten, aber es gibt einige optische Unterschiede.

Sitzhöhe und Sitzmatrix sind bei beiden Kombimodulen gleich, und das Modul ist nachrüstbar – heißt, es ist passend auch für alle älteren Q400/500/700-Fahrbasen.


Wichtigste optische Unterschiede:

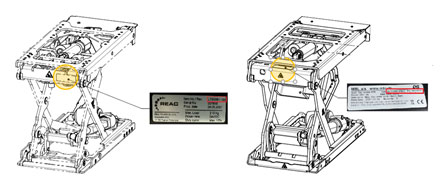

  • Position der Teilenummer
  • Teilenummer des alten Moduls: LTS0061 bzw. 20010103 (REAC)
  • Teilenummer des neuen Moduls: NLT0250C bzw. 20010203 (MBL)

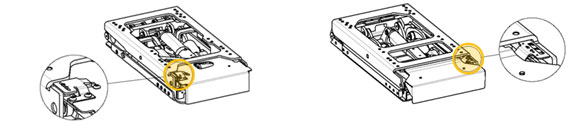

Anbauposition des Mikroschalters. Links bei dem alten Modul, rechts bei dem neuen Modul.

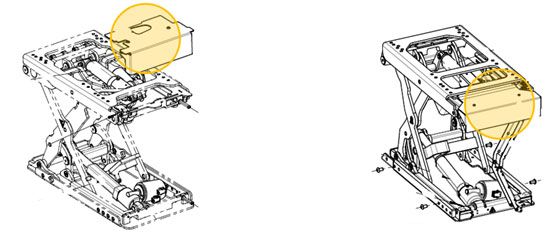

Die Kabelführungsabdeckung des alten Moduls hat eine Öffnung für den Sitzneigungsaktuator, das neue Modul hat eine geschlossene Abdeckung.


Ersatzteile:

Das alte komplette Kombimodul Sitzlift / Sitzneigung 30° wird abgekündigt:

Ersatzteilnummer Beschreibung Anmerkung
20012011-001 Sitzlift / Sitzneigung Modul, inklusive Montagezubehör nur für LTS0061 resp. 20010103



Die anderen Ersatzteile für das alte Modul werden weiterhin verfügbar sein:

Ersatzteilnummer Beschreibung Anmerkung
20010500-101 Aktuator Kit, Sitzlift Nur für LTS0061 bzw. 20010103
20010501-101 Aktuator Kit, Sitzneigung 30° Nur für LTS0061 bzw. 20010103
20010502-101 Mikroschalter, Sitzlift bzw. Sitzneigung Nur für LTS0061 bzw. 20010103
20010503-101 Kabelkanal, inkl. Befestigungsmaterial Nur für LTS0061/03 bzw. 20010103
20010503-102 Kabelkanal, inkl. Befestigungsmaterial Nur für LTS0061/04 bzw. 20010103
20010504-101 Abdeckung, Kabelkanal, inkl. Befestigungsmaterial Nur für LTS0061 bzw. 20010103



Neue Ersatzteile:

Ersatzteilnummer Beschreibung Anmerkung
20012011-004 Sitzlift / Sitzneigung Modul 30°, inkl. Montagezubehör NLT0250C bzw. 20010203
20010500-201 Aktuator Kit, Sitzlift Nur für NLT0250C bzw. 20010203
20010501-201 Aktuator Kit, Sitzneigung 30° Nur für NLT0250C bzw. 20010203
20010502-201 Microschalter Kit, Sitzlift Nur für NLT0250C bzw. 20010203
20010502-201 Microschalter Kit, Sitzneigung Nur für NLT0250C bzw. 20010203
20010503-201 Kabelkanal, inkl. Befestigungsmaterial Nur für NLT0250C bzw. 20010203
20010504-201 Abdeckung, Kabelkanal inkl. Befestigungsmaterial Nur für NLT0250C bzw. 20010203

Vorteile für den Kunden:

Maximale Lieferzuverlässigkeit, kein Unterschied in der Funktionalität.
